一．在线叶绿素水温传感器工作原理
在线叶绿素水温传感器是一种专门用来检测叶绿素含量的设备，它的工作原理基于叶绿素的荧光特性和吸光特性。
在自然光或特定波长的光源照射下，叶绿素会吸收光能并发出荧光。这种荧光的强度与叶绿素的含量成正比，因此可以通过检测荧光的强度来估计叶绿素的含量。
在线叶绿素水温传感器的优点是可以实时、快速、无损地测量叶绿素含量，可用于河流、湖泊、池塘、海洋调查、养殖业、饮用水源、藻类和浮游植物状况的研究、调查和监测。
二．在线叶绿素水温传感器技术参数
| 测量原理 | 荧光法 |
| 量程范围 | 0-400ug/L |
| 分辩率 | 0.01ug/L |
| 精度 | R2>0.999 |
| 温度补偿 | 自动温度补偿 |
| 输出方式 | RS-485（ModbusRTU协议） |
| 存储温度 | -5℃~65℃ |
| 工作环境 | 0℃~50℃, <0.2MPa |
| 安装方式 | 浸入式安装，3/4NPT安装螺纹 |
| 线缆长度 | 5m |
| 功耗 | 0.4W,12V供电 |
| 供电 | DC：12V～24V |
| 防护等级 | IP68 |
| 校准方式 | 两点校准 |
| 外壳材质 | 316L不锈钢 |
三．在线叶绿素水温传感器尺寸/安装

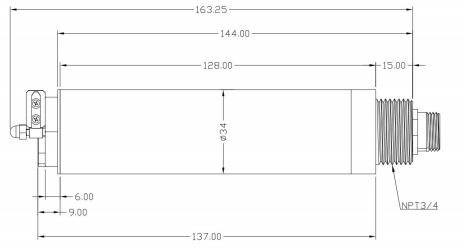

1.在线叶绿素水温传感器尺寸图
2.在线叶绿素水温传感器接线图
线缆为4芯屏蔽线：
红色线—电源线(12～24V)黑色线—地线(GND)
绿色线—485B黄色线—485A
3.安装
1）现场可根据实际情况，选择6分（3/4 NPT）螺纹固定安装或
安装配件支架安装，或其他可将传感器固定的安装方式。
2）安装优选固定式安装，禁止拖链式安装。
3）安装时要充分考虑水流，液位变化，确保水流可横穿光路，传感器在水下10cm或更深处。
4）安装距离要求：与侧壁保持3cm以上，与底部保持10cm以上。
四．在线叶绿素水温传感器维护和保养
1.维护日程
维护项目维护时间备注
清洗传感器0.5～3天（无刷）4～8周（有刷）
传感器检查6个月
更换O型圈1～2年
2.保养方法
1）传感器外表面检查，用清水冲洗传感器的外表面，如果仍有污垢残留，请用湿润的软布进行擦拭，对于一些顽固的污垢，可以在水中加入一些家用洗涤液来清洗。
2）传感器线缆检查，检查线缆外皮是否存在断裂，正常工作时线缆不应紧绷。
3）测量窗口检查，检查是否有脏污，用无尘布进行擦拭。
4）传感器校准可通过上位机软件校准，也可以通过自已通过
RS-485发送MODBUS指令自行校准。
3.传感器校准
3.1零点校准
用棕色烧杯量取适量蒸馏水，将传感器垂直放在溶液中，传感器前端离烧杯底部至少10cm，3～5分钟待数值稳定后进行零点校准。
3.2斜率校准
将传感器放置于标准溶液中，传感器前端离烧杯底部至少10cm，3～5分钟待数值稳定后进行斜率校准。
