一．水质在线cod浊度传感器工作原理
传感器采用两路光源进行测量，一路COD测量，一路浊度测量，
因为溶解于水中的有机物对紫外光具有吸收作用，所以通过光源的透射率可以测量出COD数值，一路浊度测量，自动进行浊度补偿，同时采集温度，进行温度补偿。
二．水质在线cod浊度传感器技术参数
| 测量原理 | UV254吸收法；双光源测量 |
| COD 量程范围 | 默认0～500mg/ L，0～200mg/ L可定制 |
| 分辩率 | 0.1mg/ L |
| 精度 | ±5%，±0.3℃ |
| NTU量程范围 | 默认0-400NTU，0-200NTU可定制 |
| 分辩率 | 0.1NTU |
| 温度补偿 | 自动温度补偿 |
| 输出方式 | RS-485（Modbus/RTU） |
| 存储温度 | -5-+65℃ |
| 工作环境 | 0～50℃, ≤0.2MPa |
| 安装方式 | 浸入式安装，3/4NPT安装螺纹 |
| 线缆长度 | 5m |
| 供电 | DC：12V-24V |
| 防护等级 | IP68 |
| 校准方式 | 两点校准 |
| 外壳材质 | 316L不锈钢 |
三．水质在线cod浊度传感器尺寸/安装

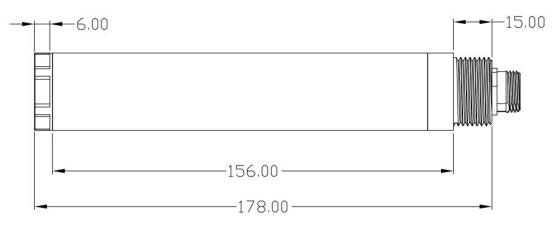

1.水质在线cod浊度传感器尺寸图
2.水质在线cod浊度传感器接线图
线缆为5芯屏蔽线：
红色线—电源线黑色线—地线绿色线—485A白色线—485B

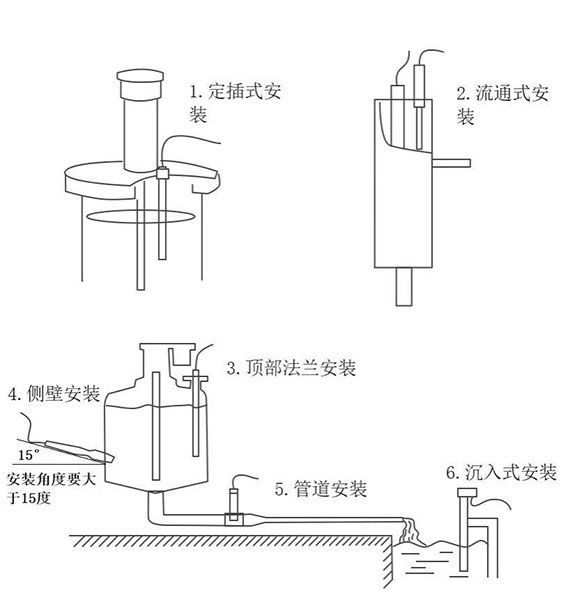

3.水质在线cod浊度传感器安装
注意：传感器安装时不能倒置，至少倾斜15度角以上安装。
四．水质在线cod浊度传感器维护和保养
传感器维护:
如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。
注意：
避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。
五．水质在线cod浊度传感器用户校准
传感器出厂的时候已进行了严密的校准，一般不需要用户校准，如果进行了用户校准，想恢复可执行恢复出厂的指令。
5.1零点校准
将传感器侵入容器中，溶液使用蒸馏水或者纯净水，待30秒钟数值稳定后，按照通信指令进行浊度零点校准和COD零点校准。
5.2斜率校准
将传感器侵入溶液容器中，溶液已知浊度值，待30秒钟数值稳定后，按照通信指令进行浊度斜率校准。
将传感器侵入溶液容器中，溶液已知COD值，待30秒钟数值稳定后，按照通信指令进行COD斜率校准。
