一．在线浊度水温传感器工作原理
在线浊度水温传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。
二．在线浊度水温传感器技术参数
| 测量原理 | 散射光法 |
| 量程范围 | 默认0～3000NTU，0～40NTU;0～1000NTU;可定制 |
| 分辩率 | 0.1NTU |
| 精度 | ±1%，±0.3℃ |
| 温度补偿 | 自动温度补偿 |
| 输出方式 | RS-485（Modbus/RTU） |
| 存储温度 | -5-+65℃ |
| 工作环境 | 0～50℃ , ≤0.2MPa |
| 安装方式 | 浸入式安装，3/4NPT安装螺纹 |
| 线缆长度 | 5m |
| 功耗 | 0.2W,12V供电 |
| 供电 | DC：12V-24V |
| 防护等级 | IP68 |
| 校准方式 | 两点校准 |
| 外壳材质 | ABS |
三．在线浊度水温传感器尺寸/安装

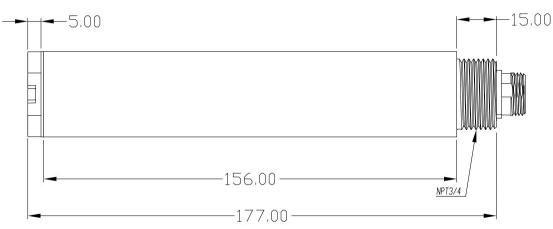

1.在线浊度水温传感器尺寸图
2.在线浊度水温传感器接线图
线缆为5芯屏蔽线：
红色线—电源线黑色线—地线绿色线—485A白色线—485B

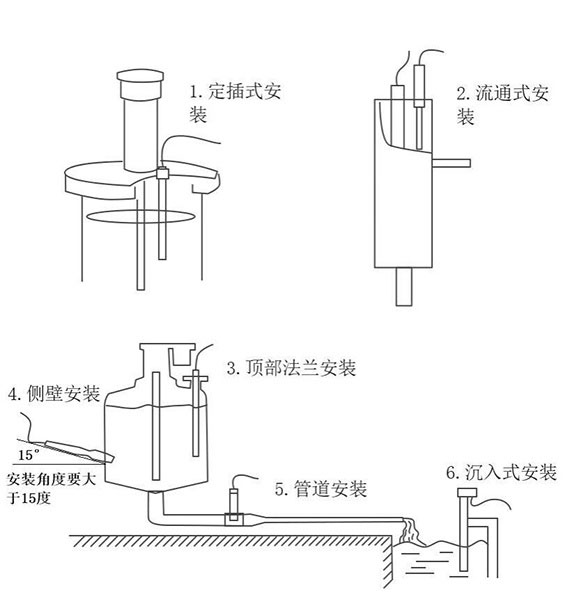

3.在线浊度水温传感器安装
注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁，下方10CM
四．在线浊度水温传感器维护和保养
传感器维护:
如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。
注意：
避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。
五．在线浊度水温传感器用户校准
传感器出厂的时候已进行了严密的校准，一般不需要用户校准，如果进行了用户校准，想恢复可执行恢复出厂的指令。
5.1零点校准
将传感器放入非透明的容器中，溶液使用蒸馏水或者纯净水，保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行零点校准。
5.2斜率校准
将传感器放入非透明的容器中，溶液使用已知浊度的溶液（浊度值要大于20%量程），保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行斜率校准。
