一．在线电导率传感器应用环境说明
用于环境水质检测、各种高/低离子强度的水样测试，能够满足大多数工业/环境应用对在线电导率测量的要求。
信号输出：RS485（MODBUS-RTU）。
内部信号隔离技术，搞干扰性强。
良好的再现性，热稳定性，低漂移，体积小，响应速度快
安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体
性能稳定，使用寿命长
IP68防水标准
24*1.2,18*1.5*2,28*2,2
二．在线电导率传感器技术性能和规格
1.技术参数
| 测量原理 | 接触式电极法 |
| 信号方式 | RS485（MODBUS-RTU） |
| 测量范围 | 0～5000μS/cm |
| 测量分辨率 | 1 |
| 测量精度 | ± 1.5%；±0.1°C |
| 响应时间 | 约30s(98%静止液体) |
| 外壳材质 | ABS和316L不锈钢 |
| 温度补偿 | 自动温度补偿(M1820Z) |
| 电缆长度 | 标配5米 |
| 供电电压 | 12-24VDC（0.4W@12V） |
| 测量环境 | 温度0~50℃（不结冰），< 0.2MPa |
| 防水等级 | IP68 |
| 安装方式 | 浸入式安装，NPT3/4螺纹 |

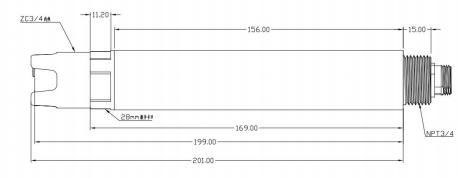

2.在线电导率传感器尺寸图
传感器接头为M12航空插头连接器5芯母座
三．在线电导率传感器安装和电气连接

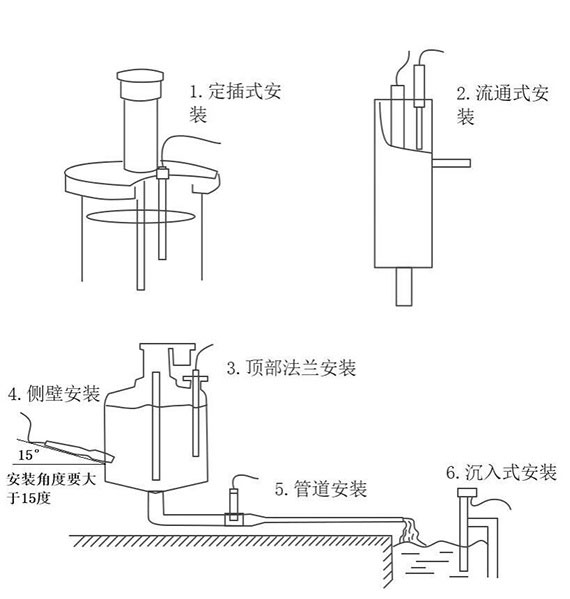

1.安装
注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。
2.电气安装
线缆为5芯屏蔽线，线序定义：棕色-电源线（12~24VDC）
黑色-地线（GND）
蓝色-485A绿色-485B
黄色-4-20mA电流输出（未用可悬空）
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
四．在线电导率传感器维护和保养
1.使用和维护
常规的电极需要进行周期性的清洗和校准，保养周期由客户根据自己的工况来决定。常规电极的清洗方法：用软毛刷清除附着物（注意避免划伤电极表面），再用蒸馏水清洗，之后进行校准操作。
