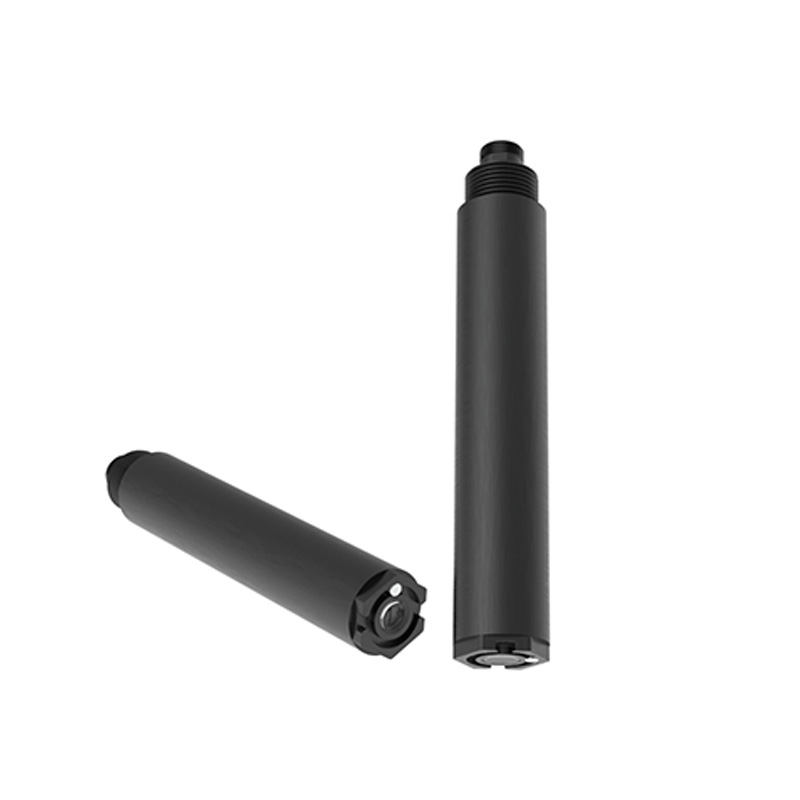

一．污泥浓度变送器应用环境说明
利用光的散射或吸收特性来测量水中悬浮固体的浓度。具有高灵敏度、快速响应和实时监测能力，在水质监测和污水处理等领域有着广泛应用。
信号输出：RS485（MODBUS-RTU）。红外LED光源，抗干扰能力强。
内部信号隔离技术，搞干扰性强。
良好的再现性，热稳定性，低漂移，体积小，响应速度快
安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体性能稳定，使用寿命长
IP68防水标准
二．污泥浓度变送器技术性能和规格
1.污泥浓度变送器技术参数
| 测量原理 | 散射光法 |
| 信号方式 | RS485（MODBUS-RTU） |
| 测量范围 | 0～2000mg/L |
| 测量分辨率 | 0.1mg/L |
| 测量精度 | ±5%（取决于污泥同质性） |
| 外壳材质 | 玻璃和ABS |
| 电缆长度 | 标配 5 米 |
| 供电电压 | 12-24VDC（0.4W@12V） |
| 校准方式 | 两点校准 |
| 测量环境 | 温度0~50℃（不结冰），< 0.2MPa |
| 防水等级 | IP68 |
| 安装方式 | 浸入式安装，NPT3/4 螺纹 |

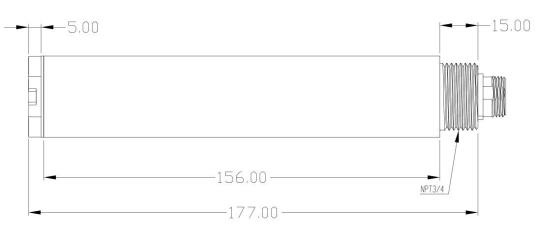

2.污泥浓度变送器尺寸图
传感器接头为M12航空插头连接器5芯母座
三．污泥浓度变送器安装和电气连接
1.污泥浓度变送器安装
注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。
2.污泥浓度变送器电气安装
线缆为5芯屏蔽线，线序定义：
棕色-电源线（12~24VDC）黑色-地线（GND）
绿色-485B黄色-485A
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
四．污泥浓度变送器维护和保养
1.使用和维护
传感器的测量窗口是确保传感器正常工作和准确测量的关键部件之一。其清洁要求至关重要，以确保测量的准确性和可靠性。
1.1维护方法
1.定期清洁：测量窗口应定期清洁，以去除附着在表面上的污垢、沉积物和其他杂质。清洁频率取决于测量环境，但通常建议每天或每周进行清洁。
2.使用温和的清洁剂：清洁时应选择温和的清洁剂，避免使用含有磨料或酸碱成分的清洁剂，以防损坏测量窗口表面。
3.软质布或海绵：在清洁过程中，应使用软质布或海绵轻柔地擦拭测量窗口表面，以防划伤或磨损。
4.避免直接接触：清洁过程中避免直接手触测量窗口表面，以减少指纹和油脂的污染。
5.漂洗：清洁完成后，应使用清水彻底漂洗测量窗口，确保清除残留的清洁剂和污垢。
6.干燥：清洁后，使用干燥软布轻轻擦拭测量窗口表面，以去除水渍并确保完全干燥。
7.定期检查：定期检查测量窗口表面是否有损坏或磨损，以保持传感器的正常运行。
8.避免暴露在化学物质和高温环境下：避免将测量窗口暴露在有害化学物质或高温环境下，以防止对其表面造成损坏或腐蚀
传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。
五．污泥浓度变送器注意事项
1.测量窗口含有玻璃成分，因此应避免使用尖锐或硬物体刮擦表面，以防止划痕和损坏。
2.内部含有敏感光学部件及精密电子设备，避免将传感器暴露在剧烈的振动或冲击下，以防止光学部分及电子设备的移位或损坏。设备内部无需维护。
3.在不使用时，应使用适当的防尘盖或套，以保护光学部分免受灰尘和污染物的侵害。
