RTU遥测终端机

一、RTU遥测终端机产品概述

RTU遥测终端机(本文简称RTU终端机),集成低功耗无线通信技术、以太网传输技术，拥有多路模拟量、开关量采集功能和逻辑控制功能，自带显示屏方便现场直观查看数据和配置工作参数，可监测现场传感器变化数据、控制状态，自动报警、自动上报。主要针对水资源、水利、气象、农业、环保、油田等行业的远程遥测监测应用。

二、RTU遥测终端机产品特点

1.采用高性能的工业级ARM处理器，强大的逻辑运算能力。

2.含有WATCHDOG和FLASH的微处理器，使系统具有更强的抗干扰能力。

3.采集变化量功能：采集压力、水位、水质、温度、气象等模拟量信号超限自动报警。

4.采集仪表数据功能：采集流量计、雨量计的流量、雨量数据。

5.采集IO状态功能：采集现场IO设备如阀门、水泵等运行状态信号。

6.双RS485通讯接口，支持远程图像拍照。

7.可内置大容量MicroSD卡,自动存储数据报表，支持U盘数据导出功能。

8.支持可设定的模拟量报警上、下限范围，自动上报报警信息。

9.支持远控功能，可远程控制水泵、阀门等设备。

10.支持供电状态和箱门状态检测。

11.支持断网补报功能，拒绝数据漏报。

12.支持GPRS无线方式与网口有线方式同时通讯。

13.支持抄录多种设备通讯协议(请在购买时注明,说明要接入的仪表型号)。

14.具有自动定时上报和事件触发上报机制。

15.支持MJ-GPRS协议通信方式,方便与监控中心直接对接使用。

16.支持《水资源监测数据传输规约》和《污染物在线监测数据传输规约》。

17.内嵌看门狗、不死机、掉线自动恢复。

18.工业级品质保证、性能稳定可靠，性价比高。

19.提供串口程序升级和远程升级功能。

三、RTU遥测终端机技术参数

AI输入配置：6路模拟量采集输入(其中1路可采集电池电压)。

DI输入配置：5路开关量输入。

DO输出配置：3路继电器输出。

存储容量：8M循环存储。

报表存储：MicroSD卡，支持U盘数据导出功能。

1路有线以太网口通讯(选配)。

1路4G支持移动、联通、电信通讯。

串口配置：2路RS485(一路抄表另一路相机拍照)。

波特率：RS485 1200～57600bits/s可选。

供电电源：9V~30V DC。

平均电流：<40mA/12V。

四、使用条件

工作环境：温度：-30℃～75℃；湿度：<95%（无凝结）

安装方式：固定孔安装

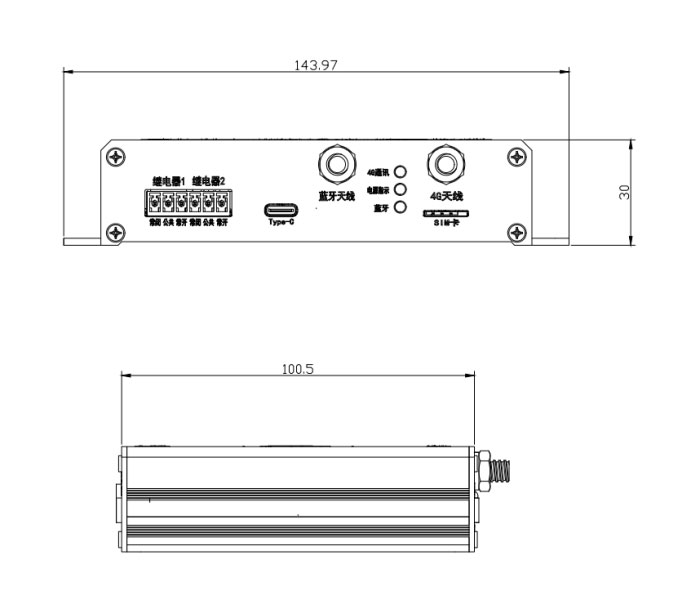

外形尺寸：160mm×148mm×41mm
