太阳总辐射记录仪

一、太阳总辐射记录仪产品简介

FT-BF1太阳总辐射记录仪是一款高集成、低功耗、可快速安装、便于野外监测使用的高精度自动气象观测设备。

该设备免调试，可快速布置，适用于各类应急气象短期观测、移动气象监测等气象数据的获取。广泛运用于气象、太阳能利用、农林业、建筑材料老化及大气环境监测等部门的太阳辐射能量的测量。

本产品符合ISO9060和WMO世界气象组织规范(CIMO Guide)技术规范要求。

本产品符合中国气象最新标准《GB∕T 19565-2017总辐射传感器》要求。

二、太阳总辐射记录仪产品特点

1.体积小，可移动，方便到不同环境进行监测

2.全封装，安装便捷，操作简单，单人徒手可安装

3.GPRS联网

4.可与移动端设备连接，随时随地可查看检测数据

5.支持modbus485传感器扩展

6.内置大容量锂电，超长待机

7.支持MQTT物联网协议传输

8.配套物联网数据展示、存储、分析平台

三、太阳总辐射记录仪技术指标

1.内置接口

modbus485接口：GX-12-4P航空插头，输出供电电压12V

设备配置接口：GX-12-4P航空插头，输入电压5V

采集器供电接口：GX-12-3P航空插头，输入电压5V，带RS232输出

2.供电

内置锂电池供电：DC12V±0.5V峰值电流10A

锂电池：12000maH DC10.8-12.6V

工作时长：持续24*9小时（9日）

充电器：12.6V/5A

3.参数

工作环境：-10~+45℃，湿度≤100%无凝露

通信方式：支持modbus485，支持RS232数据输出

工作电流：＜170mA

外置传感器协议：modbus485

外置传感器最大数量：5

外置传感器电压：12V

数据上传间隔：30s-65535s

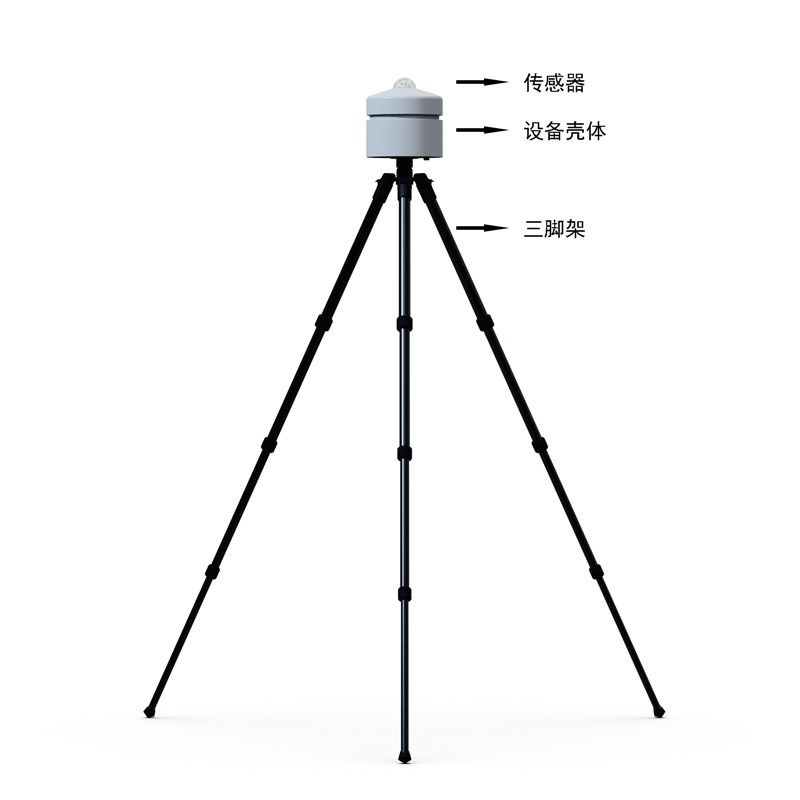

四、太阳总辐射记录仪产品结构图

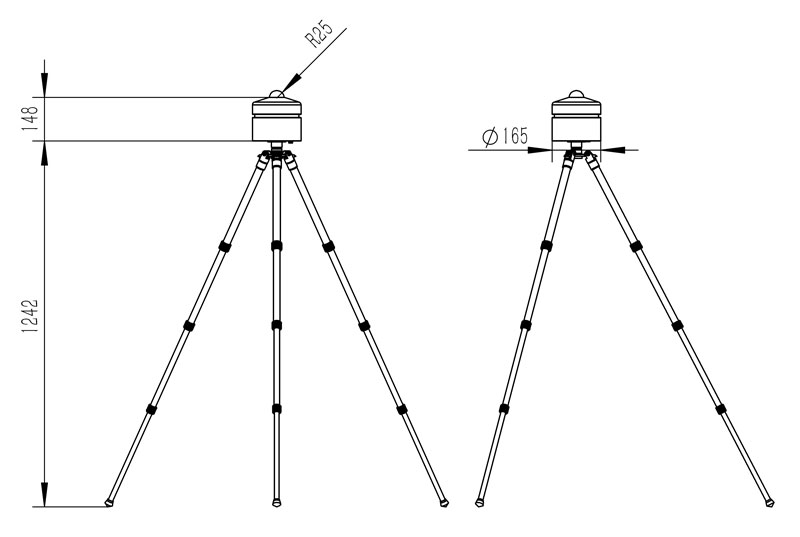

五、太阳总辐射记录仪产品尺寸图

六、太阳总辐射记录仪上位机软件介绍

1.PC单机版数据接收、存储、查看、分析软件

2.支持串口数据接收、处理、展示

3.支持json字符串、modbus485等通信方式

4.可自设置存储时间，modbus485采集模式下可自设置采集时间

5.支持自助增加、删除、修改监测参数的协议、名称、图标等

6.支持数据后处理功能

7.支持外置运行javascript脚本

七、太阳总辐射记录仪安卓APP介绍

1.安卓单机版数据接收、存储、查看、分析软件

2.支持蓝牙数据接收

3.手机休眠后软件后台接收、处理

4.json数据自动添加设备，modbus设备支持扫码添加设备

5.支持历史数据查看、分析、导出表格，支持曲线展示、单数据点查看。

6.支持数据后处理功能

7.支持外置运行javascript脚本

八、太阳总辐射记录仪云平台介绍

1.CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2.支持多帐号、多设备登录

3.支持实时数据展示与历史数据展示仪表板

4.云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5.支持短信报警及阈值设置

6.支持地图显示、查看设备信息。

7.支持数据曲线分析

8.支持数据导出表格形式

9.支持数据转发，HJ-212协议，TCP转发，http协议等。

10.支持数据后处理功能

11.支持外置运行javascript脚本
