气象墒情监测站

一、气象墒情监测站产品简介

NQ14气象墒情监测站是一款高度集成、低功耗、可快速安装、便于野外监测使用的高精度气象观测设备。

该设备由气象传感器，采集器，太阳能供电系统，立杆支架，云平台五部分组成。免调试，可快速布置，广泛运用于气象、农业、林业、科学考察等领域。

二、气象墒情监测站产品特点

1.低功耗采集器：静态功耗小于50uA

2.标配GPRS联网、支持扩展蓝牙、有线传输

3.七寸安卓触屏，版本：4.4.2、四核Cortex™-A7，512M/4G

4.支持modbus485传感器扩展

5.太阳能充电管理MPPT自动功率点跟踪

6.三米碳钢支架，两节螺纹旋接

7.短信报警，超限后向指定的手机上发送短信

8.ABS材质防护箱，耐腐蚀、抗氧化，防水等级IP66

三、气象墒情监测站技术参数

1.采集器供电接口：GX-12-3P插头，输入电压5V，带RS232输出Json数据格式,采集器供电：DC5V±0.5V峰值电流1A,

2.传感器modbus、485接口：GX-12-4P插头，输出供电电压12V/1A,设备配置接口：GX-12-4P插头，输入电压5V

3.太阳能供电、配置铅酸电池，可选配30W 20AH/50W 20AH/100W 100AH.充电控制器：150W，MPPT自动功率点跟踪，效率提高20%

4.数据上传间隔：1分钟-1000分钟可调

5.屏幕尺寸：1024*600 RGB LCD

6.部分传感器参数

名称	测量范围	分辨率	准确度
风速	0～30m/s	0.01m/s	±(0.1+0.03V)m/s
风向	0～360°（16方向）	1/16	<3°(>1.0m/s)
空气温度	-40-80℃	0.1℃	±0.3℃（25℃）
空气湿度	0-100%RH	0.10%	±3%RH
大气压力	30-110Kpa	0.01Kpa	±0.02Kpa(相对)
雨量	≦4mm/min	0.01mm	±0.2mm
光照	0-20W LUX	1lux	5%
二氧化碳	500-5000PPM	1PPM	±50PPM±读数的3%
土壤温度	-40~80℃	0.01℃	±0.5℃
土壤湿度	0-100%	0.01%	±3%
土壤电导率EC	0-20000us/cm	10us/cm	±5%
土壤PH（电极法）	0-14	0.01	±0.1PH,±0.1℃
土壤氮磷钾	0~1999mg/kg	1mg/kg	±2%
土壤蒸发量	0～75mm	0.1mm	±1%

四、气象墒情监测站云平台

1.CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2.支持多帐号、多设备登录

3.支持实时数据展示与历史数据展示仪表板

4.云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5.支持短信报警及阈值设置

6.支持地图显示、查看设备信息。

7.支持数据曲线分析

8.支持数据导出表格形式

9.支持数据转发，HJ-212协议，TCP转发，http协议等。

10.支持数据后处理功能

11.支持外置运行javascript脚本

五、气象墒情监测站产品尺寸图

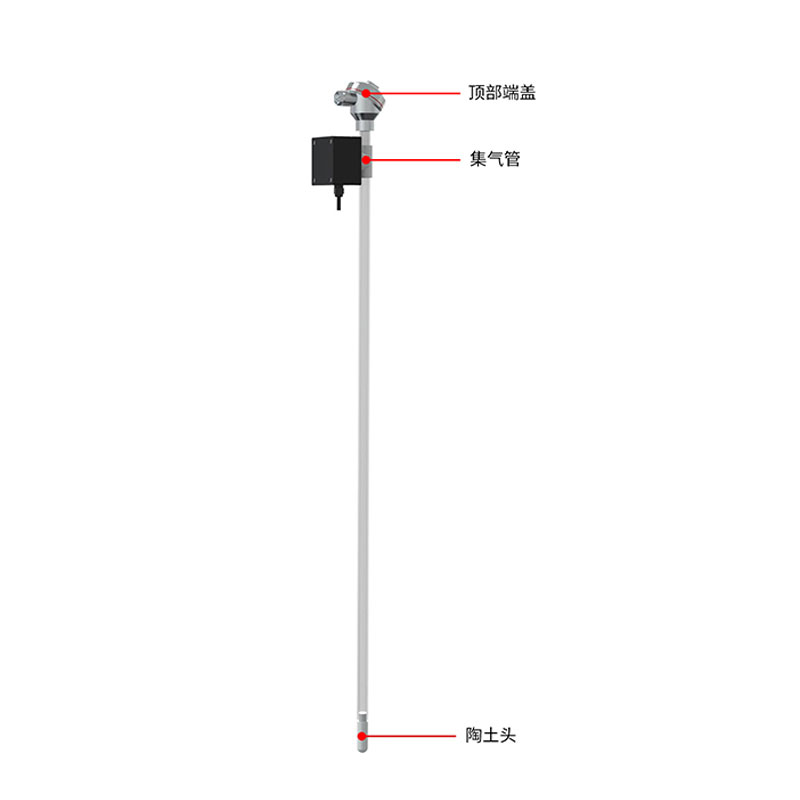

六、气象墒情监测站产品结构图
