便携式光伏组串测试仪

一、便携式光伏组串测试仪产品简介

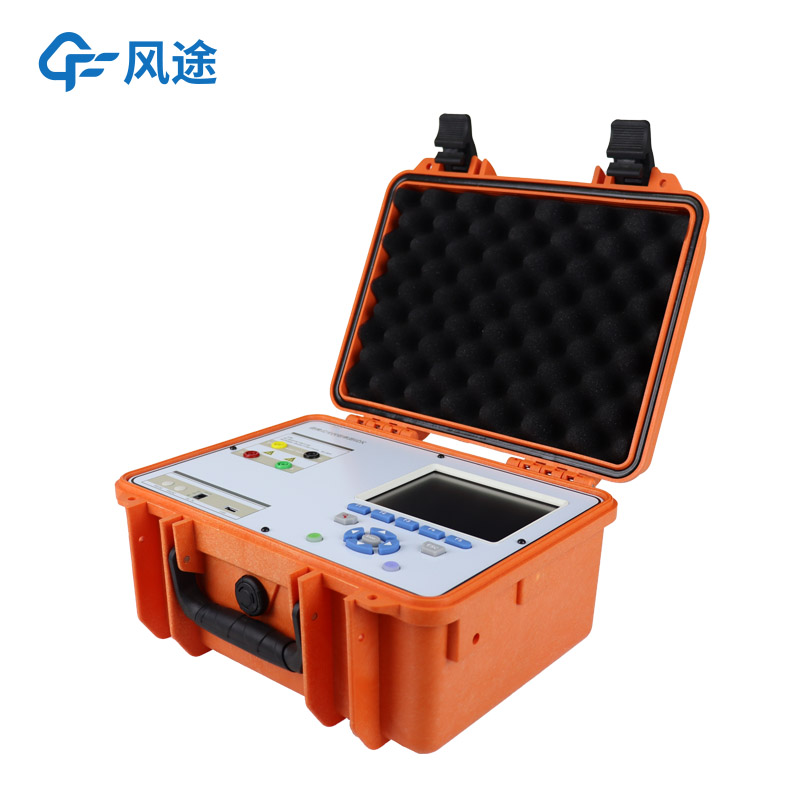

PV31为我司标准型光伏组件IV曲线测试仪，可精准检测1500V范围内的组件与组串的发电效率与转化率。能够快速检测光伏组串在自然光照下的工作特征，设备操作简单，携带方便，且配备高精度辐照计与温度传感器，可提供准确的现场辐照数值与环境温度等参数。

PV31便携式光伏组串测试仪采用一体式封装技术，中英文操作界面功能说明清晰，一键式检测数据导出，单块组件/组串检测速度10秒完成，快速精准全面的检测功能可作为第三方检测机构与电站运维的首选配置。整机配备更为高精度的电容/电阻式负载，同时配备了更为快速的辐照计操作模块以及对应的IV曲线分析软件，可以更高清的解析IV曲线的同时具备持续IV不间断扫描的优势，助力光伏全体系电站的检测。

二、便携式光伏组串测试仪应用领域

单组件测试、组串测试、辐照测试、发电量测试

三、便携式光伏组串测试仪可测试性能指标

阴影遮挡、灰尘衰减、STC对比、填充因子、IV曲线、最大功率、最大功率电压

最大功率电流、辐照度、环境温度、组件温度、PV曲线、转换效率、发电量

四、便携式光伏组串测试仪产品优势

1、0～1500V高精度曲线测试

采用我司新的电阻式测试模块，单组件检测更为精准，可最大测试1500V组串的IV曲线测试，以及30A组串的串并联测试。

2、STC标称参数转化测试

IV测试，匹配当前95%以上光伏电池板规格，更快速的切换不同规格组件参数，并自动计算出电池板当前发电效率以及转化率，帮助用户更精准的知悉组件真实参数。

3、组串测试

光伏电站组串测试可快速测试出光伏整串的发电效率，短路，发电量等，并快速筛选不同组串之间的电性能，从而分类MPPT参数，筛选逆变器组串效率，提高电站发电量。

4、单组件测试

PV31便携式IV曲线测试仪具备独特的组件发电量测试功能，能够适应⽬前欧美采用的IEC61853规定的组件鉴定测试，或用于当地⽇照资源检测。

测试仪提供高达400点的高分辨率测试模式及符合Modbus/tcp协议的以太网监视功能，适应科学研究需求。

5、国标行业基准

设备符合国际与行业执行标准，并可作为第三方计量依据。

◎IEC 61215-2005 地面用晶体硅光伏组件—设计鉴定与定型

◎IEC 61646-2008 地面用薄膜电池设计与鉴定规范

◎CGC/GF003.1:2009 并网光伏发电系统工程验收技术规范第1部分：电⽓设备

◎GB4793.1-2007/IEC 60010-1 测试、控制和实验室用电⽓设备的安全要求

◎IEC60904-2 2007 标准太阳电池的要求

◎IEC60891-2009 光伏器件的IV实测特性的温度和辐照度修正方法

◎IEC61853-2011 光伏器件性能测试和能量等级

◎通过CE及ROHS认证

◎经过中国计量科学研究院权威验证，电压、电流测试准确性均优于0.2%，达到并超过产品指标要求。

6、组件条码扫描功能

检测可配备⽆线扫码进行组件条码录入，PV31检测数据自动匹配组件条码并可对应打印，便于溯源查询。

7、连续性测试

PV31可连续性测试光伏电池IV数据，20s一次的自动检测，可帮助用户持续性监控组件各性能参数并进行对比。

8、发电量辐照监测PR值

可实时检测当前组件/组串的累积发电量值，从而对比整个光伏电站的发电值进行预估比对测算电站PR值。

9、iV补偿功能

可真正支持光伏电池⽚的户外验证，适应工程化应用的实验阶段光伏电池户外性能测试。

10、环境监测功能

具备环境温度检测、电池板温度检测、太阳辐照度检测等环境检测功能，并可提供用户可选的辐照计匹配。

11、国产配置 国际标准 金牌售后

PV31国内提供24⼩时快速售后，并提供软硬件的免费升级服务。

12、中英文操作界面

针对不同市场与不同用户需求，PV31提供中英文操作界面，简洁的操作菜单可让用户快速掌握仪器各项功能。

13、持久续航

PV31提供内置了高容量锂电池模组锂电模组，可备选更换便捷，长达8H持续续航为测试提供充⾜电力。

14、量程切换

针对不同规格的组件/组串的电流电压，PV31可自动切换测试量程，以提供更为精准的测试范围，并提供过压过流保护。

15、高扩容

PV31内机可靠储存超过2000幅测试波形，并提供SD卡插槽，支持存储空间扩容，可通过USB同步主机储存数据⾄PC端软件分析。

16、光伏组件修正数据库

内置丰富的太阳能电池组件修正模型数据库，覆盖大多数组件生产商的产品，为测试结果的转化比提供参考并为用户提供了全面的参数设置功能可手动添加。

17、高压隔离设计更安全

设备内部具备高压隔壁电源设计，为用户提供可靠的安全保证，开路电压最大测试范围可到1500V，提供高达30KW光伏阵列测试功能。

18、100米⽆线通讯

主机与探头之间采用⽆线连接，提供最大100米的⽆线连接功能，使现场测试更便捷、方便。

19、触屏面板操作

主机操作面板采用触屏加键盘的操作方式，高亮的液晶屏幕可在阳光下显⽰更为清晰，整机包含丰富的外设接又提供多种拓展联机功能。

五、便携式光伏组串测试仪详细参数

六、便携式光伏组串测试仪配件清单
