管式墒情传感器

管式墒情传感器：

管式墒情传感器又称智能管式土壤墒情监测仪，管式墒情传感器是一种可以监测土壤温湿度状态的系统，能够针对不同土层的土壤水分含量进行动态观测。

测量要素：不同土层的温度、水分，并可选配三轴倾角测量。

检测原理：

①、土壤水分：土壤水分采用FDR测量技术，内部发射近1G赫兹的高频探测波，可以穿透塑料管，有效感知土壤环境，通过测量土壤的介电常数，测量土壤水分的体积百分比。

②、土壤温度：使用热敏电阻反应设备实时温度。

③、倾角测量：通过检测使用环境中的倾斜角度来判断设备的倾斜状态。

管式墒情传感器产品优势：

①、不受土壤中盐离子的影响，化肥、农药、灌溉等农业活动不会影响测量结果，数据精准。

②、传感器的电极没有直接与土壤接触，避免电力对土壤及土壤中的植物的干扰。

防护等级：整机IP68防护等级，可以将整机整个泡在水中。

整机结构：产品采用分层设点的观测结构，地面配置一个温度观测点，地下土壤每隔10cm配置一个土壤温湿测点，观测相对应范围内的土壤温湿度。

整机尺寸：直径59mm，根据项目实际需求配置不同监测层数，默认5层高度为790mm。

测点间距：默认10cm一层，可根据项目要求更改测点间距。

平均功耗：0.96W（24VDC供电，默认5层土壤温度水分）

整机材质：PVC高强度工业塑料管，内部灌封。

响应时间：≤60s

通信接口：RS485，提供具体485规约，支持二次开发。

供电方式：10-30V 宽直流供电。

管式墒情传感器典型精度：

①、土壤水分：±5%（@50%,25℃）；

②、土壤温度：±0.5℃（25℃）；

③、倾角：X、Y轴：静态精度±0.1°，动态精度±0.5°；Z轴：静态精度±0.5°，动态存在积分误差。

管式墒情传感器测量范围：

①、土壤水分：0%RH-100%RH

②、土壤温度：-15℃~+35℃

③、倾角：-90°～90°

分辨率：

①、土壤水分：0.1%

②、土壤温度：0.1℃

③、倾角：0.01°

管式墒情传感器安装位置：

①、在作物播种后进行设备安装；设备安装地点应选择地势相对较高处且平坦处，防止雨水倒灌进设备内部从而引起设备短路或线路故障。

②、全面灌溉条件下，优先选择获水较少区域作为监测位置；局部灌溉条件下，选择湿润区域内作为监测位置；

③、选取作物长势均衡并可代表绝大多数作物长势的位置；

④、了解被监测作物的根系分布，一般选择离作物吸水根系较近的位置，从而确定设备高度。

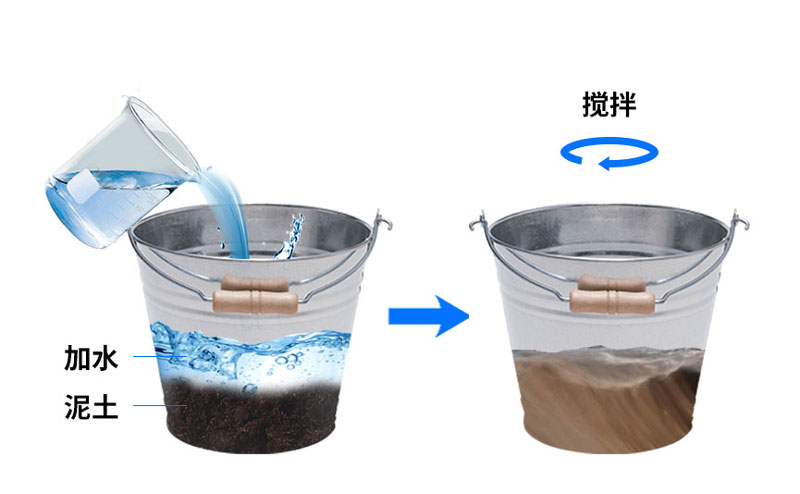

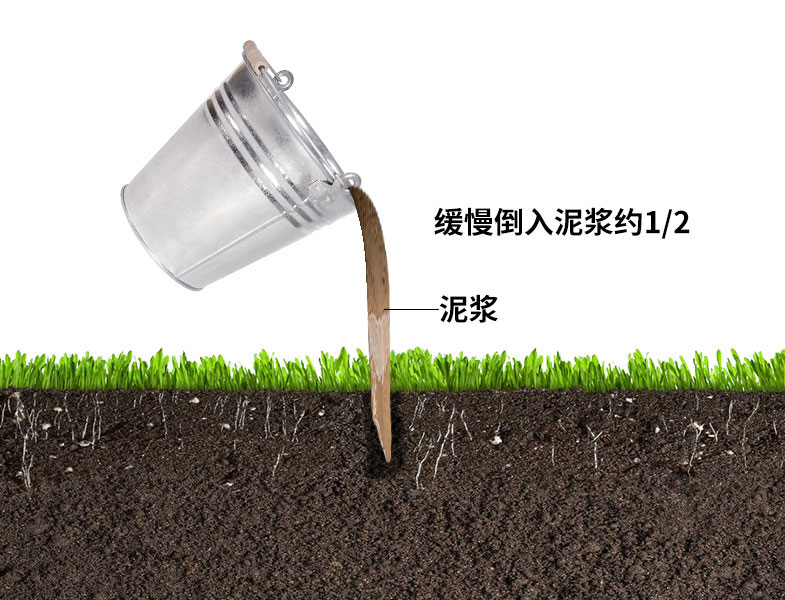

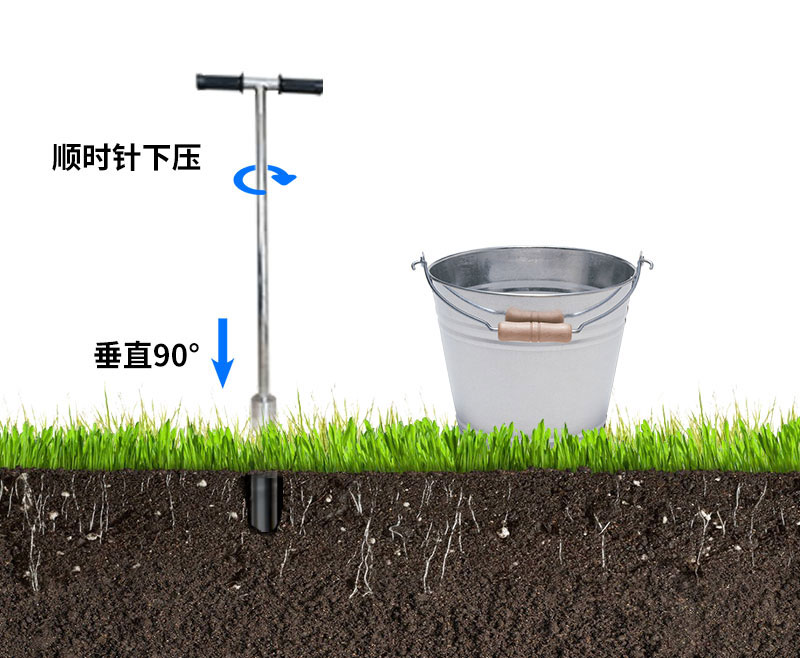

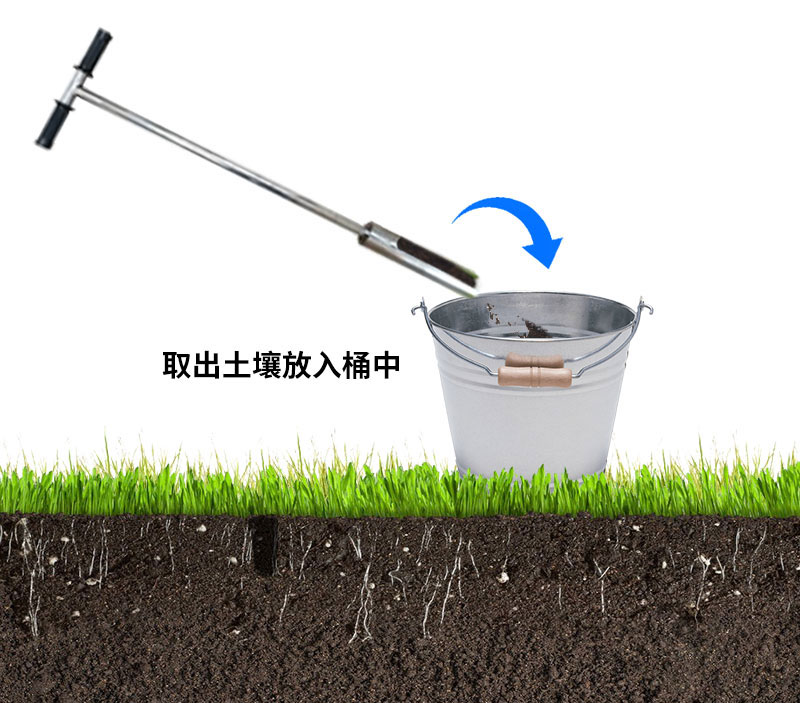

安装方式：采用打孔灌浆安装方式，详细请参照说明书。
